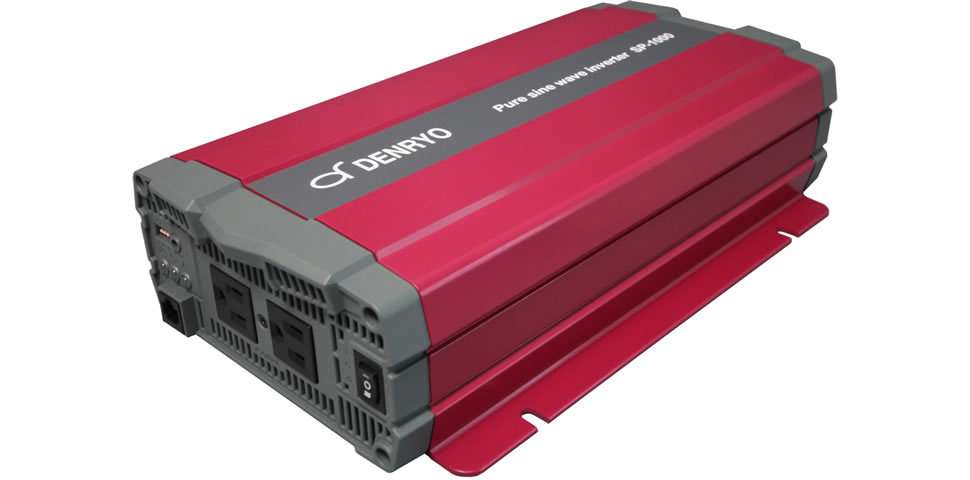

DENRYO 電菱 正弦波インバータ SP-1000-112A
12V入力 AC100V / 1000W出力 送料無料
12V入力 AC100V / 1000W出力 送料無料
※１ 納期はご注文後約２～３日です
※２ 銀行振込または郵便振替のみのお支払いとさせていただきます
※３ 保証期間：１年
特徴
◯軽量化
最大42%軽量化しました(当社の同クラス機種比較)。運搬の効率、作業性が向上し、コスト削減に繋がります。
◯広い入力電圧範囲
入力電圧範囲を広く設定しており、鉛バッテリーに限らず、入力電源の選択肢が広がりました。
◯広い動作温度範囲
-20～+40℃は定格の100%を出力します。40～60℃までは、定格の40%出力できま
※自動的に出力が停止するわけではありません。40℃を超える環境下では、各モデルの特性図にそって負荷を使用してください。
◯出力電圧・周波数を設定可能
出力電圧と出力周波数をDIPスイッチで変更できます。100Vacモデルは出力電圧が100/110/115/120Vacに、200Vacモデルは200/220/230/240Vacに変更できます。出力周波数は50/60Hzに切換え可能です。電圧、周波数が異なる地域、電化製品でもご利用いただけます。
◯正弦波出力・高サージ容量
歪率5%以下の正弦波を実現しており、余裕のある設計で、定格出力の175～200%までのサージ電力に対応できます。
◯設定可能なパワーセーブモード
パワーセーブモードを設定すると、インバータの待機状態にかかる自己消費電力を抑えることができます。バッテリーの消費を低減させます。
◯リモート制御機能内蔵
リモート制御機能を内蔵しています。専用のリモートコントローラがなくてもリモート制御ができます。本体のリモートコントロール端子を利用して、電源のON/OFFができます。
◯無電圧接点による外部信号の出力
本体のリモートコントロール端子より、障害発生時にエラー信号を外部に出力することができます。システムへの組み込みに適しています。
◯RS-232通信機能
オプションの通信ケーブルCC-1で各種の設定やインバータとバッテリーの状態を遠隔でモニタリングできます。
◯ユニバーサルデザイン
出力電圧200Vacモデルの端子形状は、ユニバ―サル端子または端子台がついています。
※２ 銀行振込または郵便振替のみのお支払いとさせていただきます
※３ 保証期間：１年
特徴
◯軽量化
最大42%軽量化しました(当社の同クラス機種比較)。運搬の効率、作業性が向上し、コスト削減に繋がります。
◯広い入力電圧範囲
入力電圧範囲を広く設定しており、鉛バッテリーに限らず、入力電源の選択肢が広がりました。
◯広い動作温度範囲
-20～+40℃は定格の100%を出力します。40～60℃までは、定格の40%出力できま
※自動的に出力が停止するわけではありません。40℃を超える環境下では、各モデルの特性図にそって負荷を使用してください。
◯出力電圧・周波数を設定可能
出力電圧と出力周波数をDIPスイッチで変更できます。100Vacモデルは出力電圧が100/110/115/120Vacに、200Vacモデルは200/220/230/240Vacに変更できます。出力周波数は50/60Hzに切換え可能です。電圧、周波数が異なる地域、電化製品でもご利用いただけます。
◯正弦波出力・高サージ容量
歪率5%以下の正弦波を実現しており、余裕のある設計で、定格出力の175～200%までのサージ電力に対応できます。
◯設定可能なパワーセーブモード
パワーセーブモードを設定すると、インバータの待機状態にかかる自己消費電力を抑えることができます。バッテリーの消費を低減させます。
◯リモート制御機能内蔵
リモート制御機能を内蔵しています。専用のリモートコントローラがなくてもリモート制御ができます。本体のリモートコントロール端子を利用して、電源のON/OFFができます。
◯無電圧接点による外部信号の出力
本体のリモートコントロール端子より、障害発生時にエラー信号を外部に出力することができます。システムへの組み込みに適しています。
◯RS-232通信機能
オプションの通信ケーブルCC-1で各種の設定やインバータとバッテリーの状態を遠隔でモニタリングできます。
◯ユニバーサルデザイン
出力電圧200Vacモデルの端子形状は、ユニバ―サル端子または端子台がついています。
| 型式 | SP-1000-112A | SP-1000-124A | SP-1000-148A | SP-1000-212U | SP-1000-224U | SP-1000-248U |
|---|---|---|---|---|---|---|
| 定格出力電力 | 1000VA±3% | |||||
| 最大出力電力(1分) | 1000～1150VA(100~115%) | |||||
| サージ電力(1秒) | <1750VA | |||||
| 定格入力電圧 | 12Vdc | 24Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc |
| 出力電圧(切換可) | 100(初期値)/110/115/120Vac±5% | 200(初期値)/220/230/240Vac±3% | ||||
| 周波数(切換可) | 50/60(初期値)Hz±0.5% | 50(初期値)/60Hz±0.5% | ||||
| 出力波形※1 | 正弦波(歪率5%以下) | 正弦波(歪率3%以下) | ||||
| 最大効率 | 92% | 93% | 93% | 92% | 94% | 94% |
| 無負荷電流※2 | ≤1.5A | ≤0.8A | ≤0.5A | ≤1.5A | ≤0.8A | ≤0.4A |
| 待機電流(パワーセーブモード)※2 | <0.1A | <0.06A | <0.05A | <0.1A | <0.05A | <0.05A |
| 入力電圧範囲※3 | 10.5～16.5Vdc | 21～33Vdc | 42～66Vdc | 10.5～16.5Vdc | 21～33Vdc | 42～66Vdc |
| 保護回路 | 入力低電圧、入力過電圧、入力逆極性接続(ヒューズ)、出力過負荷、出力短絡、出力過温度/低温度 | |||||
| 安全規格 | - | EN62368-1 | ||||
| EMC規格 | - | EN55022 class B; EN55024; EN61000-3-2,-3-3; EN61000-4-2, 3, 4, 5, 6, 8, 11 |
||||
| eマーク | - | CISPR 25; ISO 7637-2 | ||||
| 耐圧 | バッテリー入力 － AC出力：2121Vdc バッテリー入力 – シャーシグラウンド：500Vdc AC出力 – シャーシグラウンド：1414Vdc |
バッテリー入力 ー AC出力：4242Vdc バッテリー入力 – シャーシグラウンド：500Vdc AC出力 – シャーシグラウンド：2121Vdc |
||||
| 絶縁抵抗 | 100MΩ/500Vdc | |||||
| 耐振 | 10～500Hz、2G 10min./ 1cycle、60分 XYZ各方向 | |||||
| 動作温度範囲※3 | -20～+40℃(定格負荷)、+60℃(40%負荷) | |||||
| 保存温度/湿度範囲 | -30～+70℃/10～95%RH(結露無きこと) | |||||
| 冷却 | 温度負荷連動ファン | |||||
| オプション | リモートコントローラCR-16A、リモートコントローラCR-8、 通信ケーブルCC-1、入力ケーブル |
|||||
| 出力端子※4 |  |
 |
||||
| 寸法(L×W×H) | 372 × 200 × 83mm | |||||
| 重量 | 3.26kg | |||||
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 入力電圧=12.5V/25V/50V、出力電圧100/110/115/120Vac、80%負荷(力率=1.0)。200Vモデルは、出力電圧が2倍にて測定
※2 定格入力電圧値にて測定
※3 特性図をご参照ください。
※4 100Vモデルは出力端子がGFCIタイプもあります。
