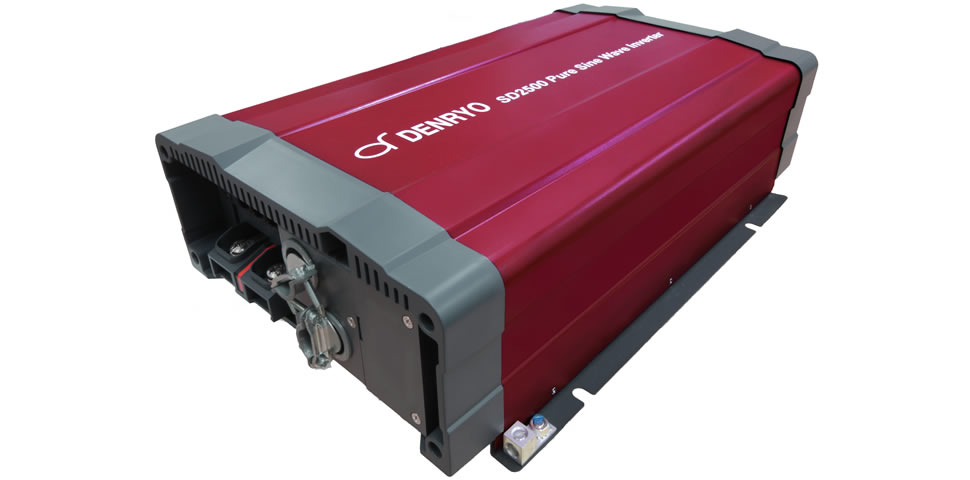

DENRYO 電菱 正弦波インバータ SD2500-124
24V入力 AC100V / 2500W出力 送料無料
24V入力 AC100V / 2500W出力 送料無料
※1 納期はご注文後約2~3日です
※2 銀行振込または郵便振替のみのお支払いとさせていただきます
※3 保証期間:1年
特徴
◯並列機能
最大5台まで並列接続し、出力容量を拡張させることができます。またN+1冗長のため、動作に必要な数に加えて余分に用意することで、故障によるシステム停止を防ぐことができます。
◯単相三線式交流出力
同じ型式同士2台を組み合わせて、単相三線式システムを構築できます。一つのシステムで、100V負荷と200V負荷を動作させることができます。
◯三相交流電源(Y結線)
同じ型式同士3台を組み合わせて、三相交流を出力させることができます。動力モーターのような産業用アプリケーションにも使用できます。Δ結線の負荷にも対応しています。
◯優先ソース選択可能な自動切換リレー内蔵
切換リレーが瞬時に(4msecまたは6msec)負荷の運転遮断を回避します。商用電源とインバータの優先ソースを設定できるため、停電対策や独立型太陽光システムの補助電源として利用できます。
※設定するには、オプションのコントローラCR-10、またはシリアル通信変換ケーブルCC-1でPCと接続する必要があります。
◯高いユーザビリティ
世界のあらゆる地域で使用できるよう、交流入出力電圧を97~123V(100Vモデル)/194~246V(200Vモデル)及び周波数を47~63Hzに任意設定できます。また直流入力電圧範囲も設定でき、ユーザーの幅広いアプリケーションに適応します。
◯豊富な外部通信機能
本体のリモート端子を使用することで、簡単に外部から電源のON/OFFできます。オプションのリモートコントローラCR-10、またはEthernet※経由で、状態確認や設定変更ができます。※SD2500とSD3500のみ
※2 銀行振込または郵便振替のみのお支払いとさせていただきます
※3 保証期間:1年
特徴
◯並列機能
最大5台まで並列接続し、出力容量を拡張させることができます。またN+1冗長のため、動作に必要な数に加えて余分に用意することで、故障によるシステム停止を防ぐことができます。
◯単相三線式交流出力
同じ型式同士2台を組み合わせて、単相三線式システムを構築できます。一つのシステムで、100V負荷と200V負荷を動作させることができます。
◯三相交流電源(Y結線)
同じ型式同士3台を組み合わせて、三相交流を出力させることができます。動力モーターのような産業用アプリケーションにも使用できます。Δ結線の負荷にも対応しています。
◯優先ソース選択可能な自動切換リレー内蔵
切換リレーが瞬時に(4msecまたは6msec)負荷の運転遮断を回避します。商用電源とインバータの優先ソースを設定できるため、停電対策や独立型太陽光システムの補助電源として利用できます。
※設定するには、オプションのコントローラCR-10、またはシリアル通信変換ケーブルCC-1でPCと接続する必要があります。
◯高いユーザビリティ
世界のあらゆる地域で使用できるよう、交流入出力電圧を97~123V(100Vモデル)/194~246V(200Vモデル)及び周波数を47~63Hzに任意設定できます。また直流入力電圧範囲も設定でき、ユーザーの幅広いアプリケーションに適応します。
◯豊富な外部通信機能
本体のリモート端子を使用することで、簡単に外部から電源のON/OFFできます。オプションのリモートコントローラCR-10、またはEthernet※経由で、状態確認や設定変更ができます。※SD2500とSD3500のみ
型式 | SD2500-112 | SD2500-124 | SD2500-148 | SD2500-212 | SD2500-224 | SD2500-248 |
---|---|---|---|---|---|---|
定格出力電力※1 | 2500VA | |||||
出力電力(3分) | 2500~3000VA | |||||
最大出力電力(3秒) | 3000~4000VA | |||||
サージ電力(0.2秒以下) | >4000VA | |||||
定格入力電圧 | 12Vdc | 24Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc |
出力電圧(切換可) | 100(初期値)/110/115/120Vac±3% | 200(初期値)/220/230/240Vac±3% | ||||
周波数(切換可) | 50/60(初期値)Hz±0.1% | 50(初期値)/60Hz±0.1% | ||||
出力波形※2 | 正弦波(歪率3%以下) | |||||
最大効率 | 88% | 89% | 90% | 88% | 88% | 90% |
無負荷電流 | <3.2A | <1.6A | <1.0A | <3.6A | <1.8A | <1A |
消費電流 (パワーセーブモード) |
0.9A | 0.5A | 0.3A | 1.1A | 0.7A | 0.4A |
DC入力電圧範囲 | 10.0~16.0Vdc | 20.0~32.0Vdc | 40.0~64.0Vdc | 10.0~16.0Vdc | 20.0~32.0Vdc | 40.0~64.0Vdc |
AC入力電圧範囲 | 100/110/115/120Vac±12.5% | 200/220/230/240Vac±12.5% | ||||
AC入力選択周波数 | 50/60Hz | |||||
AC入力同期周波数 | 47~57/53~63Hz | |||||
ブレーカー | 35A | 20A | ||||
無遮断切換時間 | 単体使用時4msec以下、並列運転時6msec以下 | |||||
入力保護回路 | 低電圧、過電圧、逆極性接続(ヒューズ)、AC入力過電流(ブレーカー) | |||||
出力保護回路 | 過負荷、短絡、過温度、過電圧 | |||||
安全規格 | - | EN62368-1 | ||||
EMC規格※3 | - | EN55014-1、EN55014-2; EN61000-3-2、-3-3 | ||||
eマーク | - | CISPR 25; ISO 7637-2 | ||||
耐圧 | バッテリー入力 ? AC出力:2121Vdc バッテリー入力 ? シャーシグラウンド:500Vdc AC出力 ? シャーシグラウンド:1414Vdc |
バッテリー入力 ? AC出力:4242Vdc バッテリー入力 ? シャーシグラウンド:500Vdc AC出力 ? シャーシグラウンド:2121Vdc |
||||
絶縁抵抗 | 100MΩ/500Vdc | |||||
耐振 | 10~500Hz、2G 10min./ 1cycle、60分 XYZ各方向 | |||||
動作温度範囲※1 | -20~+60℃ | |||||
保存温度/湿度範囲 | -40~+70℃/0~90%RH(結露無きこと) | |||||
冷却 | 温度負荷連動ファン | |||||
オプション | リモートコントローラCR-10、リモートコントローラCR-8、リモートコントローラCR-6(12V/24V用のみ) 通信ケーブルCC-1、入力ケーブル(24V/48V用のみ) |
|||||
寸法(L×W×H) | 436×283×128mm | |||||
重量 | 8kg |
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、定格動作時にて測定
※1 特性図をご参照ください。
※2 入力電圧が定格の1.15倍以上の電圧で、出力電圧が110/230Vac、線形負荷にて測定
※3 EN50014-1、EN55014-2 ClassB は、出力ケーブル2m以内に使用してください。
