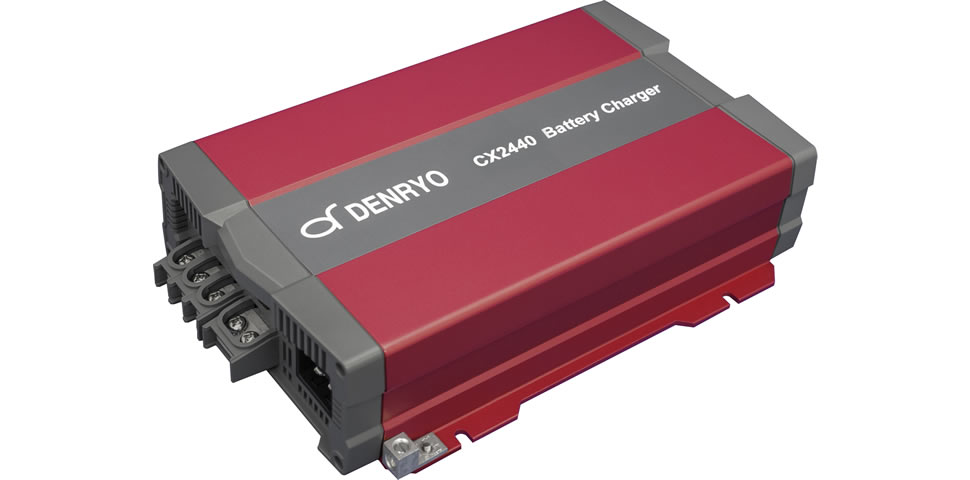

DENRYO 電菱 24Vバッテリー充電器
CX2440 24V入力 最大充電電流40A
CX2440 24V入力 最大充電電流40A
※１ 納期はご注文後約２～３日です
※２ 銀行振込または郵便振替のみのお支払いとさせていただきます
※３ 保証期間：１年
特徴
◯充電電圧設定可能
DIPスイッチの簡単な設定で、鉛蓄電池(ゲル、AGM)の仕様に合わせた充電電圧、フロート電圧を簡単に設定することができます。バッテリーの電圧に応じて自動制御します。
◯多様なバッテリーに対応
充電電圧、充電時間をカスタマイズ設定※できるため、鉛蓄電池に加え、リチウムイオン、ニッケル・カドミウム等など様々な種類のバッテリーに充電することができます。
※カスタマイズ設定は、事前にプログラミングを行う必要があるため、弊社にお問い合せください。
◯電源モード搭載
負荷を使用しながらバッテリーの容量が維持できる電源モードを搭載しています。リレーを使用しない無瞬断の電源システムや非常用電源の構築ができます。
◯スリープモード搭載
内部温度に応じて、冷却ファンの回転数と充電電流を抑えるスリープモードを搭載しています。冷却ファンの動作音が小さくなり、充電器が静音動作することができます。
◯PFC回路搭載
力率改善回路(Power Factor Correction)を搭載しています。高調波成分を抑制し、出力の安定化させ無駄な電力を抑えます。最大90%の高効率化・省電力化を実現しました。
◯複数のバッテリーバンクに同時充電可能
複数の出力端子を持っているため、同時に異なるバッテリーバンクへの充電が可能です。例えば、エンジン始動用バッテリーとサブバッテリーを同時に充電することができます。
◯アラーム信号出力
無電圧接点端子が内蔵しています。障害発生時にエラー信号を外部に出力することができます。システムへの組み込みに適しています。
◯温度補正機能
オプションのリモート温度センサCX-RTSを利用することで、バッテリー温度に応じて、充電電圧とフロート電圧を補正することができます。
◯リモート制御機能
オプションのリモートコントローラCR-1を利用することで、電源のON/OFFとスリープモードの切換えが可能です。
※２ 銀行振込または郵便振替のみのお支払いとさせていただきます
※３ 保証期間：１年
特徴
◯充電電圧設定可能
DIPスイッチの簡単な設定で、鉛蓄電池(ゲル、AGM)の仕様に合わせた充電電圧、フロート電圧を簡単に設定することができます。バッテリーの電圧に応じて自動制御します。
◯多様なバッテリーに対応
充電電圧、充電時間をカスタマイズ設定※できるため、鉛蓄電池に加え、リチウムイオン、ニッケル・カドミウム等など様々な種類のバッテリーに充電することができます。
※カスタマイズ設定は、事前にプログラミングを行う必要があるため、弊社にお問い合せください。
◯電源モード搭載
負荷を使用しながらバッテリーの容量が維持できる電源モードを搭載しています。リレーを使用しない無瞬断の電源システムや非常用電源の構築ができます。
◯スリープモード搭載
内部温度に応じて、冷却ファンの回転数と充電電流を抑えるスリープモードを搭載しています。冷却ファンの動作音が小さくなり、充電器が静音動作することができます。
◯PFC回路搭載
力率改善回路(Power Factor Correction)を搭載しています。高調波成分を抑制し、出力の安定化させ無駄な電力を抑えます。最大90%の高効率化・省電力化を実現しました。
◯複数のバッテリーバンクに同時充電可能
複数の出力端子を持っているため、同時に異なるバッテリーバンクへの充電が可能です。例えば、エンジン始動用バッテリーとサブバッテリーを同時に充電することができます。
◯アラーム信号出力
無電圧接点端子が内蔵しています。障害発生時にエラー信号を外部に出力することができます。システムへの組み込みに適しています。
◯温度補正機能
オプションのリモート温度センサCX-RTSを利用することで、バッテリー温度に応じて、充電電圧とフロート電圧を補正することができます。
◯リモート制御機能
オプションのリモートコントローラCR-1を利用することで、電源のON/OFFとスリープモードの切換えが可能です。
| 型式 | CX2440 |
|---|---|
| バッテリー電圧 | 24V |
| 充電電圧(DIPスイッチで設定可) | 28.8V/29.4V |
| フロート充電電圧(DIPスイッチで設定可) | 27.0V/27.6V |
| 最大充電電流 | 40A |
| 定格出力数 | 3 |
| 1出力端子最大出力電流 | 40A |
| 入力電圧範囲※1 | 90～264Vac |
| 入力周波数 | 47～63Hz |
| 効率(230Vac) | 90%(平均値) |
| 充電方式 | 3段階充電 | 適合バッテリー※2 | 鉛蓄電池、リチウムイオン、ゲル、AGM |
| 推奨バッテリー容量 | 80～400Ah |
| 保護回路 | 短絡、過温度、高電圧 |
| 温度補正係数※3 | -20mV/0.5℃ |
| 安全規格 | EN60335-1、EN60335-2-29 |
| EMC規格 | EN61204-3; EN55014-1; EN61000-3-2; EN61000-3-3; EN61000-6-3 IEC61000-4-2, 3, 4, 5, 6, 8, 11; EN61000-6-1; EN55014-2 |
| 耐圧 | AC入力 ? DC出力：4242Vdc AC入力 ? シャーシグラウンド：1768Vdc DC出力 ? シャーシグラウンド：707Vdc |
| 絶縁抵抗 | AC入力 ? DC出力：>100MΩ/500Vdc |
| 耐振 | 10～500Hz、2G 10min./ 1cycle、60分 XYZ各方向 |
| 動作温度範囲※4 | -20～+40℃(定格負荷)、+50℃(80%負荷) |
| 動作湿度範囲 | 20～90%RH(結露なきこと) |
| 冷却 | 負荷温度連動ファン |
| AC入力電源コード | AC100V用、長さ約1.5m |
| オプション | リモートコントローラCR-1、リモート温度センサCX-RTS |
| 寸法(L×W×H) | 312×213×77mm |
| 重量 | 3.87kg |
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 特性図をご参照ください。
※2 安全にバッテリーへ充電するためには、バッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。
※3 オプションのリモート温度センサCX-RTSを使用時のみ
※4 特性図をご参照ください。
