特徴

◯並列機能
最大5台まで並列接続し、出力容量を拡張させることができます。またN+1冗長のため、動作に必要な数に加えて余分に用意することで、故障によるシステム停止を防ぐことができます。

◯単相三線式交流出力
同じ型式同士2台を組み合わせて、単相三線式システムを構築できます。一つのシステムで、100V負荷と200V負荷を動作させることができます。

◯三相交流電源(Y結線)
同じ型式同士3台を組み合わせて、三相交流を出力させることができます。動力モーターのような産業用アプリケーションにも使用できます。Δ結線の負荷にも対応しています。

◯優先ソース選択可能な自動切換リレー内蔵
切換リレーが瞬時に(4msecまたは6msec)負荷の運転遮断を回避します。商用電源とインバータの優先ソースを設定できるため、停電対策や独立型太陽光システムの補助電源として利用できます。
※設定するには、オプションのコントローラCR-10、またはシリアル通信変換ケーブルCC-1でPCと接続する必要があります。

◯高いユーザビリティ
世界のあらゆる地域で使用できるよう、交流入出力電圧を97～123V(100Vモデル)/194～246V(200Vモデル)及び周波数を47～63Hzに任意設定できます。また直流入力電圧範囲も設定でき、ユーザーの幅広いアプリケーションに適応します。

◯豊富な外部通信機能
本体のリモート端子を使用することで、簡単に外部から電源のON/OFFできます。オプションのリモートコントローラCR-10、またはEthernet※経由で、状態確認や設定変更ができます。※SD2500とSD3500のみ

型式	SD1500-112	SD1500-124	SD1500-148	SD1500-212	SD1500-224	SD1500-248
定格出力電力※1	1500VA
出力電力(3分)	1500～1800VA
最大出力電力(3秒)	1800～2400VA
サージ電力(0.2秒以下)	>2400VA
定格入力電圧	12Vdc	24Vdc	48Vdc	12Vdc	24Vdc	48Vdc

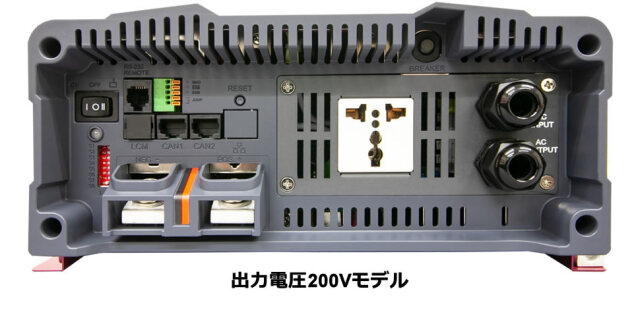

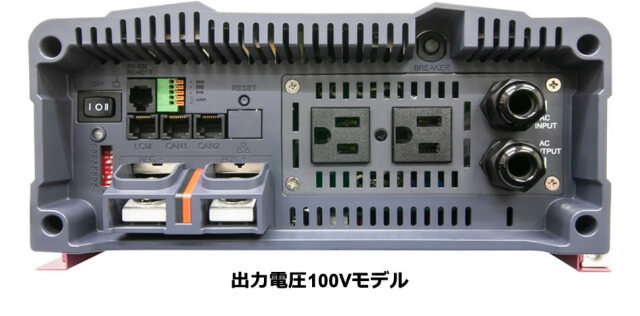

出力電圧(切換可)	100(初期値)/110/115/120Vac±3%			200(初期値)/220/230/240Vac±3%
周波数(切換可)	50/60(初期値)Hz±0.1%			50(初期値)/60Hz±0.1%
出力波形※2	正弦波(歪率3%以下)
最大効率	88%	89%	90%	88%	88%	90%
無負荷電流	<2.4A	<1.2A	<0.6A	<3.3A	<1.6A	<0.8A
消費電流 (パワーセーブモード)	0.9A	0.5A	0.3A	1.1A	0.7A	0.4A
DC入力電圧範囲	10.0～16.0Vdc	20.0～32.0Vdc	40.0～64.0Vdc	10.0～16.0Vdc	20.0～32.0Vdc	40.0～64.0Vdc
AC入力電圧範囲	100/110/115/120Vac±12.5%			200/220/230/240Vac±12.5%
AC入力選択周波数	50/60Hz
AC入力同期周波数	47～57/53～63Hz
ブレーカー	20A			10A
無遮断切換時間	単体使用時4msec以下、並列運転時6msec以下
入力保護回路	低電圧、過電圧、逆極性接続(ヒューズ)、AC入力過電流(ブレーカー)
出力保護回路	過負荷、短絡、過温度、過電圧
安全規格	-			EN62368-1
EMC規格	-			EN55032、EN55024
eマーク	-			CISPR 25; ISO 7637-2
耐圧	バッテリー入力 ? AC出力：2121Vdc バッテリー入力 ? シャーシグラウンド：500Vdc AC出力 ? シャーシグラウンド：1414Vdc			バッテリー入力 ? AC出力：4242Vdc バッテリー入力 ? シャーシグラウンド：500Vdc AC出力 ? シャーシグラウンド：2121Vdc
絶縁抵抗	100MΩ/500Vdc
耐振	10～500Hz、2G 10min./ 1cycle、60分 XYZ各方向
動作温度範囲※1	-20～+60℃
保存温度/湿度範囲	-40～+70℃/0～90%RH(結露無きこと)
冷却	温度負荷連動ファン
オプション	リモートコントローラCR-10、リモートコントローラCR-8、リモートコントローラCR-6(12V/24V用のみ) 通信ケーブルCC-1、入力ケーブル
寸法(L×W×H)	351×283×128mm
重量	5.5kg

◆RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、定格動作時にて測定
※1 特性図をご参照ください。
※2 入力電圧が定格の1.15倍以上の電圧で、出力電圧が110/230Vac、線形負荷にて測定
